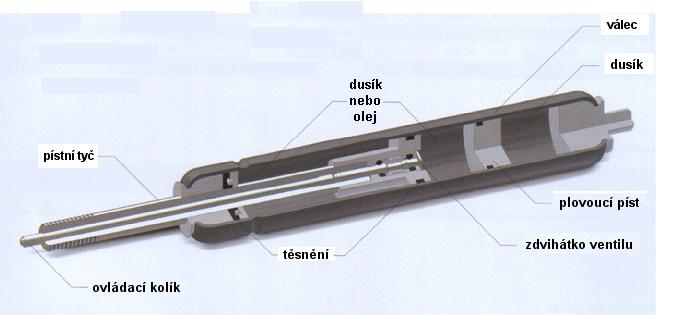

se používají všude tam, kde je potřeba plynovou vzpěru zablokovat v určité poloze. Zmáčknutím ovládacího kolíku se otevře pístní ventil a píst se může vysouvat nebo zasouvat. Plynová vzpěra se zablokuje automaticky po uzavření pístního ventilu. Podle typu blokace jsou plynové vzpěry s pružnou blokací - válec je plněn dusíkem, tvrdou blokací nebo extra tvrdou blokací - válec je plněn olejem. Nejčastější uplatnění naleznou v nábytkářském průmyslu, sedadlech, lůžkách, operačních nebo masážních stolech.
Technické parametry:
Vzpěry s pružnou blokací
| typ |
Ø pístní tyče |
Ø válce |
minimální síla |
maximální síla |
nárůst síly |
| F 6/19 |
6 mm |
19 mm |
60 N |
400 N |
20 % |
| F 10/23 |
10 mm |
23 mm |
150 N |
1200 N |
35 % |
| F 10/28 |
10 mm |
28 mm |
150 N |
1200 N |
20 % |
| F 10/40 |
10 mm |
40 mm |
200 N |
1200 N |
15 % |
| F 14/40 |
14 mm |
40 mm |
250 N |
2500 N |
20 % |
Vzpěry s tvrdou blokací
| typ |
Ø pístní tyče |
Ø válce |
minimální síla |
maximální síla |
nárůst síly |
| S 6/19 |
6 mm |
19 mm |
60 N |
400 N |
35 % |
| S 10/23 |
10 mm |
23 mm |
150 N |
1200 N |
50 % |
| S 10/28 |
10 mm |
28 mm |
180 N |
1200 N |
45 % |
| S 10/40 |
10 mm |
40 mm |
250 N |
1200 N |
33 % |
| S 14/40 |
14 mm |
40 mm |
250 N |
2500 N |
33 % |
Vzpěry s extra tvrdou blokací
| typ |
Ø pístní tyče |
Ø válce |
minimální síla |
maximální síla |
nárůst síly |
| X 10/23 |
10 mm |
23 mm |
50 N |
1200 N |
50 % |
| X 10/28 |
10 mm |
28 mm |
200 N |
1000 N |
45 % |
| X 10/40 |
10 mm |
40 mm |
150 N |
1200 N |
17 % |
| X 14/40 |
14 mm |
40 mm |
250 N |
2500 N |
50 %
|
Nadstandardní výbava plynových vzpěr:
- těsnění pístní tyče /3/ - zabraňuje vstupu cizích těles
- olejová komůrka /4/ - snižuji tření pístní tyče a dovoluje zabudovat vzpěru v jakékoliv poloze
- ventil /5/ - umožňuje snižovat jmenovitou sílu
- ochranná trubka /6/ - ochraňuje pístní tyč před mechanickým poškozením
- pohyb ovládacího kolíku - 0,1 mm /9/ - standardní pohyb je 2 - 5 mm
